 DVHYDRO      Hydraulische Dimensionierung von Kanälen und Gerinnen   ( nach ATV 110 )


Mit dem Programm DVHYDRO lassen sich die Abflußwerte von Rohrleitungen und offenen Gerinnen ( Trapez-, Rechteck- oder Dreieck-Profil ) nach dem Pauschalkonzept berechnen.

Rohrleitungen werden nach Prandtl-Colebrook und Gerinne nach Manning-Strickler berechnet. Die Ergebnisse werden graphisch dargestellt. kb- und kst-Werte sind als Tabellen hinterlegt und dienen als Nachschlagehilfe.

Die Daten der Berechnung und die jeweilige Grafik können ausgedruckt und / oder für die Weiterverarbeitung in die Windows-Zwischenablage kopiert werden ( ohne Grafik ), von wo sie in jedes Windows-Programm eingefügt werden können.



Die einzelnen Berechnungsmöglichkeiten :


1. Nachweis von bestehenden Rohrleitungen

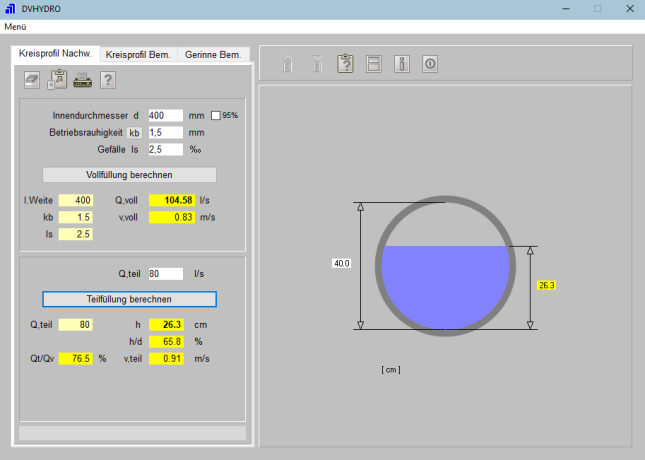

DVHYDRO Nachweis Ltg.

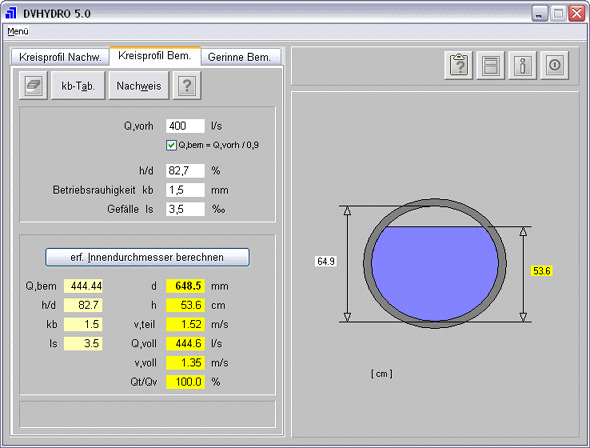

2. Dimensionierung von geplanten Rohrleitungen

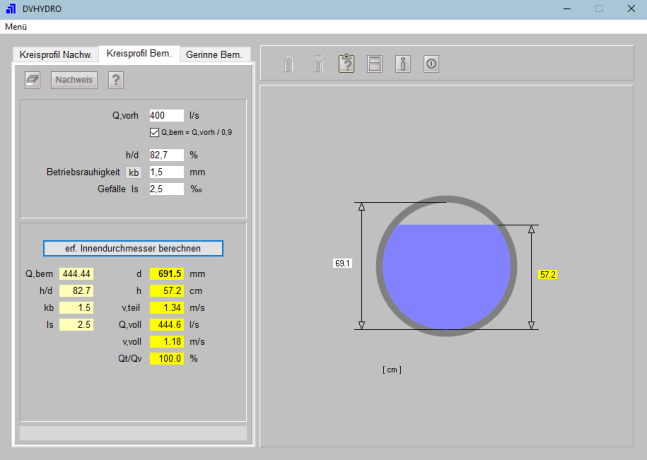

DVHYDRO Dimensionierung Ltg.

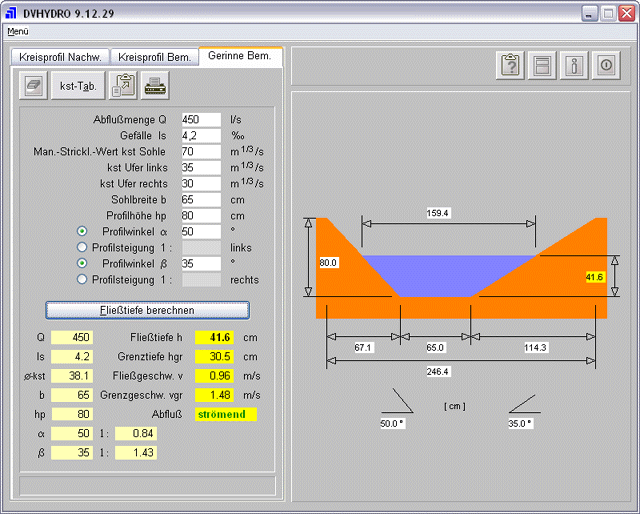

3. Nachweis und Bemessung von regelmäßigen Gerinnen

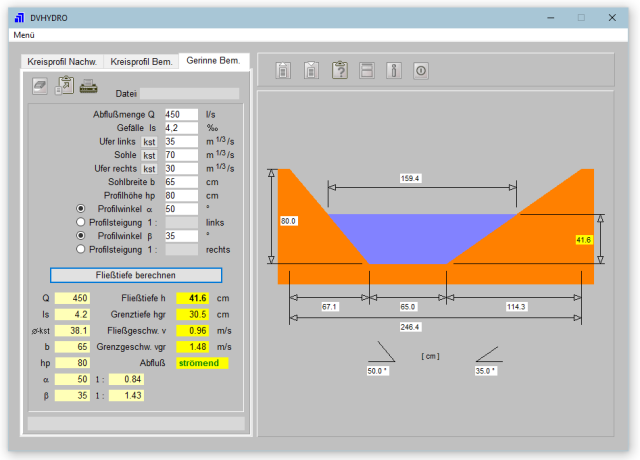

DVHYDRO Nachweis Gerinne

Demoprogramm auf der Download-Seite.
